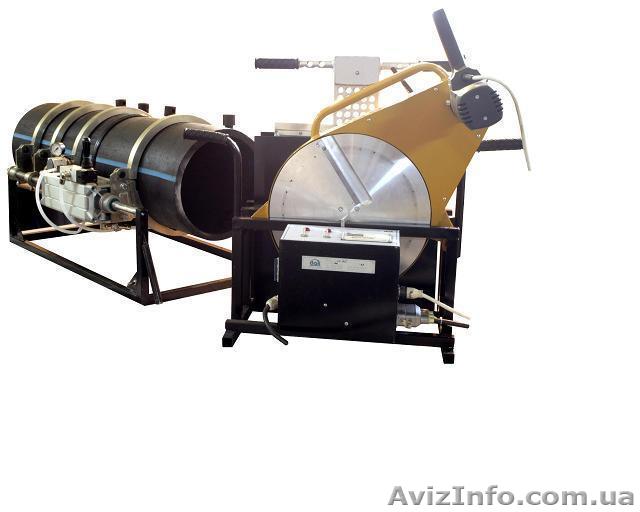

Приспособление для стыковой сварки пластиковых труб СС315 в Донецьку

Приспособление для стыковой сварки пластиковых труб СС315 (пневматическое) + комплект насадок для диаметров 110, 125, 140, 160, 180, 200, 250, 280 мм


Наименование параметра
СС315
Диаметр труб, мм
110-315
Рабочий диапазон температур, С
100-300
Точность поддержания температуры электронагревателя после стабилизации температурного режима, С
+/-3
Угол сварки между осями свариваемых труб, град.
180
Усилие при сварке, кгс, не более:
660
Зазор между обработанными торцами труб, мм, не более:
0, 8
Смещение обработанных торцов труб по наружному диаметру, % от толщины стенки трубы, не более:
10
Ход подвижных хомутов, мм, не более:
200
Время выхода электронагревателя на режим, мин, не более:
20
Параметры сжатого воздуха
Давление, Мпа (кг/см2), не более:
Расход, л/мин, не более:
0.6(6)
2
Параметры питающей электросети
Напряжение, В, не более:
Частота, Гц, не более:
220
50
Установленная мощность элетрооборудования, кВт, не более:
Электродвигателя
Электронагревателя
5
1, 7
3, 6
Габаритные размеры (длина х ширина х высота), мм, не более:
Приспособление для стыковой сварки без подставки, торцевателя, электронагревателя и блока управления:
Подставка с торцевателем, электронагревателем и блоком управления:

890х630х440

415х485х700
